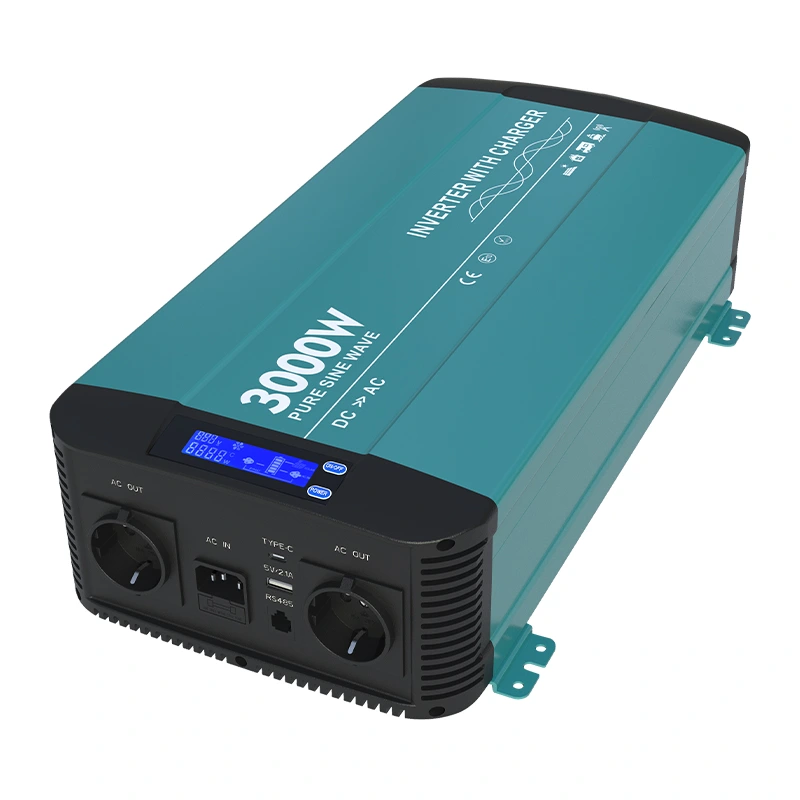

Cosa rende l'inverter a onda sinusoidale pura da 3000 W con caricabatterie HK3000PC ideale per configurazioni di alimentazione off‑grid e di backup?

Molte installazioni di alimentazione remota devono affrontare sfide quando si coordinano inverter separati e caricabatterie esterni, poiché tempistiche non corrispondenti o soglie di tensione incompatibili possono peggiorare la salute della batteria e ridurre la stabilità complessiva del sistema.Inverter a onda sinusoidale pura da 3000 W con caricabatterie HK3000PCunisce l'inversione DC‑AC e la ricarica della batteria AC‑DC all'interno di un unico chassis compatto, eliminando la complessità di coordinare più componenti di alimentazione discreti per progetti di alimentazione off‑grid, mobili o in standby. Le unità all-in-one semplificano la disposizione dei cavi e riducono i punti di guasto all'interno della catena energetica, con vantaggi tangibili per gli utenti che lavorano con camper, siti di lavoro remoti e configurazioni di backup residenziali in cui la disponibilità continua di energia riveste un'elevata importanza pratica. Quando si assemblano sistemi di alimentazione autonomi, ogni cavo aggiunto e ogni dispositivo separato crea potenziali punti deboli, quindi le architetture hardware consolidate meritano un'attenta considerazione durante le fasi di pianificazione.

1. Comprendere i fondamenti dell'unità combinata inverter-caricabatterie

Un caricabatterie-inverter combinato svolge due ruoli principali all'interno di un ecosistema energetico basato sullo storage. Innanzitutto, prende la corrente continua immagazzinata all'interno di banchi di batterie al piombo o al litio e la converte in corrente alternata corrispondente alle specifiche delle apparecchiature elettriche domestiche standard. In secondo luogo, ogni volta che la fonte CA esterna diventa accessibile, il circuito del caricabatterie integrato preleva energia dalla rete o dal generatore per ricaricare automaticamente i pacchi batteria collegati. Questo design a doppio ruolo elimina la necessità per gli utenti di passare manualmente dall'hardware del caricabatterie autonomo ai moduli inverter.

• Passaggio senza soluzione di continuità tra inversione alimentata a batteria e flussi di lavoro di ricarica alimentati dalla rete
• Pannello LCD unificato per visualizzare parametri critici di autonomia, tra cui letture di tensione e potenza
• Interruttore automatico CA integrato nel percorso di ingresso CA principale per la sicurezza del circuito supplementare
• Porte USB‑A e Type‑C dedicate che offrono una comoda ricarica diretta del dispositivo a bassa tensione

La dimensione fisica e il peso svolgono un ruolo significativo per gli installatori. L'unità occupa 489×252×118 millimetri e pesa 8,8 chilogrammi, rendendo possibile l'implementazione con montaggio a parete sia per alloggiamenti fissi che mobili. Le staffe di montaggio integrate sull'involucro metallico semplificano il fissaggio sicuro su superfici solide, sia che gli utenti configurino l'hardware all'interno di ripostigli, scompartimenti di veicoli o armadi protetti all'aperto. È necessario mantenere sempre uno spazio adeguato attorno alle griglie di ventilazione; il flusso d'aria ostruito attiverà le protezioni termiche e limiterà la capacità di uscita disponibile in caso di carichi operativi pesanti.

2. Qualità della forma d'onda in uscita e compatibilità del carico reale

L'uscita a onda sinusoidale pura costituisce uno dei più importanti elementi di differenziazione rispetto alle alternative sinusoidali modificate. La distorsione armonica totale mantenuta al di sotto del 5% replica le caratteristiche della forma d'onda fornita dalla rete di pubblica utilità. Ciò è molto importante quando si utilizzano dispositivi elettronici di consumo sensibili, motori induttivi, compressori di refrigerazione e apparecchiature di laboratorio. I dispositivi contenenti avvolgimenti del motore o schede di controllo interne complesse spesso si surriscaldano, producono ulteriore rumore o presentano una durata di servizio ridotta quando alimentati con segnali di potenza sinusoidali distorti.

La potenza continua nominale raggiunge i 3.000 watt con una capacità di picco che raggiunge i 6.000 watt sostenuti per intervalli di due secondi. La classificazione delle sovratensioni gestisce l'elevata corrente di spunto che si verifica nell'istante in cui gli apparecchi induttivi iniziano a far girare i motori. Senza un adeguato margine di sovratensione, gli inverter possono far scattare le protezioni da sovraccarico ogni volta che i compressori, le pompe dell'acqua o i motori delle lavatrici tentano di eseguire cicli di avvio. Le opzioni di tensione di uscita configurabili in fabbrica coprono le famiglie da 100‑120 V CA e 200‑240 V CA insieme a impostazioni di frequenza selezionabili a 50 Hz o 60 Hz per soddisfare le norme elettriche regionali. L'efficienza minima di conversione a pieno carico è pari all'89%, mentre l'efficienza operativa massima arriva fino al 92%. Una maggiore efficienza si traduce in meno energia sprecata sotto forma di calore, preservando la capacità immagazzinata della batteria per i carichi effettivi degli utenti finali invece delle perdite termiche all'interno dell'elettronica di potenza.

Inverter a onda sinusoidale pura da 3000 W con caricabatterie HK3000PCsupporta l'isolamento galvanico completo tra il lato CC di ingresso e i circuiti di uscita CA. L'isolamento completo ingresso-uscita aggiunge un importante livello di sicurezza, limitando la propagazione dei guasti in caso di guasti a terra o errori di cablaggio all'interno dei circuiti della batteria collegata. Questa funzionalità di isolamento riceve elogi tra gli installatori professionisti che costruiscono sistemi per luoghi con elevati rischi per la sicurezza elettrica, come ambienti marini e applicazioni per veicoli mobili dove la condensa e le vibrazioni aumentano le possibilità di eventi accidentali di cortocircuito.

3. Sistema di ricarica integrato e gestione della batteria a tre fasi

Il caricabatterie CA‑CC interno segue la classica logica di carica a tre fasi: fase di corrente costante di massa, fase di tensione costante di assorbimento e fase di mantenimento di mantenimento. Questo profilo di carica consolidato ottimizza i cicli di ricarica per le chimiche delle batterie al piombo-acido. Durante la fase di massa, il caricabatterie fornisce la corrente massima consentita per aumentare rapidamente la tensione della batteria. Una volta raggiunta la soglia di tensione di assorbimento target, l'unità passa alla fase di assorbimento, mantenendo la tensione costante mentre la corrente di carica si riduce naturalmente verso il basso. Quando la corrente scende a circa il 10% dell'entità di carica nominale, l'hardware entra nella fase fluttuante, applicando una tensione di mantenimento inferiore per contrastare l'autoscarica senza sovraccaricare le piastre delle celle.

La correzione del fattore di potenza raggiunge valori superiori a 0,95 con il carico di carica massimo. Le elevate prestazioni del fattore di potenza riducono l'assorbimento di potenza reattiva proveniente dalla fonte CA, riducendo la domanda sui generatori portatili o sulle prese di rete a capacità limitata. L'ingresso CA accetta una tensione di rete ad ampio intervallo; per la variante da 230 VCA la finestra di ingresso CA operativa va da 180 VCA fino a 260 VCA. L'ampia tolleranza di ingresso fa sì che il caricabatterie possa continuare a funzionare anche quando l'uscita del generatore si discosta dai valori nominali ideali, cosa che accade spesso con l'hardware del generatore portatile che funziona in condizioni di carico fluttuanti.

La corrente di carica massima varia in base alla variante di tensione di ingresso CC. I modelli CC a dodici volt supportano un'uscita di carica fino a quaranta amp, mentre le versioni CC a ventiquattro volt forniscono un'uscita di carica fino a venti amp. I progettisti del sistema dovrebbero confrontare la corrente massima del caricabatterie con la velocità di carica consigliata pubblicata dai produttori di batterie. Correnti di carica eccessivamente elevate accelerano il degrado della batteria; al contrario, una corrente di carica sottodimensionata allunga inutilmente i tempi di ricarica. L'attento abbinamento della capacità del banco batterie con la capacità del caricabatterie garantisce prestazioni ottimali in termini di durata del ciclo della batteria a lungo termine.

4. Prestazioni di trasferimento dell'ATS e continuità del sistema durante i cambi di potenza

L'interruttore di trasferimento automatico (ATS) integrato gestisce la commutazione tra l'alimentazione CA derivata dalla batteria e l'alimentazione di rete esterna in ingresso. Il tempo di trasferimento è inferiore a 16 millisecondi. Gli elettrodomestici più comuni tollerano brevi interruzioni di questa portata senza spegnersi completamente. Questa caratteristica garantisce una continuità prossima a quella di un UPS per molti carichi collegati. Gli utenti dovrebbero tenere presente che alcuni hardware informatici industriali altamente sensibili potrebbero comunque richiedere ulteriori unità UPS online a monte se il trasferimento a zero millisecondi diventa un requisito operativo assoluto.

L'hardware del relè interno gestisce le attività di commutazione del circuito fisico. I valori nominali dei relè differiscono a seconda delle varianti di prodotto: le configurazioni da 110 V CA implementano relè da 30 A mentre i modelli da 230 V CA implementano relè da 16 A. L'interruttore automatico CA integrato sul lato di ingresso della rete fornisce protezione da sovracorrente per l'alimentazione CA in ingresso, integrando la sicurezza del relè. Quando l'alimentazione di rete ritorna dopo un evento di interruzione, la logica ATS instrada automaticamente i carichi verso una fonte CA esterna attivando contemporaneamente il circuito del caricabatterie interno per ricostituire le riserve energetiche della batteria. Questo comportamento automatico rende l'hardware particolarmente adatto per installazioni remote non presidiate in cui gli operatori umani non possono rispondere rapidamente agli eventi di ripristino della rete.

5. Livelli di protezione integrati per l'affidabilità operativa a lungo termine

Una robusta suite di protezione multistrato salvaguarda sia l'hardware dell'inverter-caricabatterie stesso che la batteria collegata e le apparecchiature di carico. Sul lato ingresso CC le protezioni coprono la difesa dalla polarità inversa tramite fusibile interno, interruzione per bassa tensione e condizioni di arresto per sovratensione. La protezione dall'inversione di polarità offre una difesa critica contro gli errori di cablaggio dell'installatore quando si collegano cavi della batteria di grosso spessore. Senza tale protezione, i terminali invertiti della batteria possono distruggere permanentemente l'elettronica di conversione dell'alimentazione in pochi istanti.

Sul lato di uscita CA l'unità risponde a eventi di cortocircuito, situazioni di sovraccarico prolungato ed eventi di sovratemperatura interna. Ogni volta che la temperatura interna supera il limite operativo sicuro, la protezione termica attiva la procedura di spegnimento per prevenire danni permanenti ai componenti. Le ventole di raffreddamento con regolazione della temperatura e del carico regolano dinamicamente la velocità di rotazione. Le ventole girano più velocemente solo in caso di carico di lavoro pesante o temperatura interna elevata; in condizioni di carico leggero il rumore della ventola rimane minimo, un vantaggio importante per le installazioni residenziali interne o in cabina dove il comfort acustico è importante per gli occupanti.

Ogni condizione di protezione attiva segnali di feedback visibili attraverso il display LCD del pannello frontale, consentendo la risoluzione dei problemi senza aprire l'involucro dell'apparecchiatura. La possibilità di leggere i codici di guasto direttamente dallo schermo locale velocizza il lavoro diagnostico per i tecnici in loco che effettuano interventi di manutenzione su siti elettrici remoti.Inverter a onda sinusoidale pura da 3000 W con caricabatterie HK3000PCconsolida molte risposte protettive diverse all'interno di una singola unità, eliminando la necessità di impilare molti moduli protettivi esterni separati attorno all'architettura del sistema di alimentazione.

6. Porte di comunicazione hardware e possibilità di monitoraggio remoto

Una porta di comunicazione RS‑485 con connettore fisico stile RJ‑11 consente la funzionalità di monitoraggio remoto. Gli utenti possono opzionalmente collegare un pannello di controllo LCD remoto esterno posizionato lontano dallo chassis principale dell'inverter-caricabatterie. Ciò si rivela conveniente per le installazioni in cui l'hardware dell'alimentazione principale si trova all'interno di vani portaoggetti nel seminterrato o in armadietti di servizio, mentre gli operatori desiderano osservare le letture di stato dagli spazi della zona giorno. La connettività Ethernet esiste come aggiornamento opzionale per configurazioni di supervisione più avanzate.

Attraverso il bus RS‑485, i sistemi di monitoraggio host possono estrarre set di dati in tempo reale tra cui tensione della batteria, potenza in uscita, flag di modalità operativa e indicatori di guasto attivi. Per gli integratori di sistemi che realizzano implementazioni di micro-reti più grandi, ciò apre percorsi per integrare l’hardware in piattaforme di monitoraggio del sito di livello superiore. Tieni presente che le pratiche di cablaggio RS‑485 dovrebbero rispettare le linee guida del settore per la segnalazione differenziale a lunga distanza; la scelta e la messa a terra adeguate dei cavi aiutano a evitare la corruzione dei dati causata dal rumore elettrico proveniente dai conduttori di alimentazione ad alta corrente vicini.

7. Ambienti operativi idonei e note sull'installazione meccanica

L'intervallo della temperatura ambiente nominale a pieno carico si estende da zero gradi Celsius fino a più quaranta gradi Celsius. Quando la temperatura circostante sale a sessanta gradi Celsius, l'hardware riduce automaticamente la capacità di uscita disponibile fino al settanta per cento della potenza nominale. La finestra della temperatura di conservazione va da zero a settanta gradi Celsius per i periodi non operativi. La tolleranza all'umidità raggiunge un'umidità relativa massima del 93% in condizioni ambientali senza condensa. La condensa rappresenta un importante fattore di rischio; i luoghi soggetti a formazione di rugiada devono garantire un'adeguata ventilazione per mantenere asciutti i circuiti stampati interni.

L'orientamento di montaggio deve seguire i disegni meccanici del produttore. Mantenere uno spazio sufficiente in prossimità delle aperture di ventilazione della ventola in modo che l'aria calda di scarico possa fuoriuscire liberamente. Evitare di sigillare l'unità all'interno di un piccolo armadio completamente chiuso senza ventilazione di scarico dedicata, poiché il calore intrappolato attiva il declassamento termico e frequenti eventi di spegnimento protettivo. Quando si seleziona il calibro del cavo della batteria, tenere sempre conto dell'elevata corrente lato CC associata a livelli di potenza di tremila watt; cavi sottodimensionati introducono eccessive cadute di tensione resistiva e creano pericolosi punti di surriscaldamento lungo i percorsi dei cavi.

8. Domande tecniche frequenti

9. Considerazioni finali per gli integratori di sistema

L'hardware inverter-caricabatterie all-in-one semplifica molti sistemi di alimentazione off-grid e di backup consolidando inversione, ricarica della batteria, commutazione di trasferimento automatico e molteplici funzioni di protezione in un unico chassis. Quando si valuta l'hardware di conversione di potenza, guardare oltre i soli dati relativi alla velocità in watt continua; prendersi del tempo per valutare la capacità di gestione dei picchi, la purezza della forma d'onda, la completezza delle funzionalità di protezione integrate, i tempi dell'interruttore di trasferimento e le interfacce di monitoraggio disponibili. Ognuna di queste specifiche determina giorno dopo giorno l'affidabilità del sistema nel mondo reale.

Ogni progetto di un sistema di alimentazione inizia con un controllo approfondito del carico. Documentare il consumo di potenza per ogni apparecchio previsto per il funzionamento, annotare i carichi induttivi con elevate correnti di spunto di avvio e definire limiti accettabili di profondità di scarica della batteria prima di selezionare la combinazione banco batterie e inverter-caricabatterie. Un'accurata pianificazione previene le frustrazioni operative una volta completata l'installazione dell'hardware.Inverter a onda sinusoidale pura da 3000 W con caricabatterie HK3000PCsi adatta perfettamente a progetti che richiedono una potenza continua di tremila watt e allo stesso tempo desiderano una capacità di ricarica integrata senza assemblare un mosaico di componenti separati del sistema di alimentazione.

Per informazioni sulla produzione di livello professionale dietro questo hardware, puoi esplorare le risorse pubblicate daNingbo Kosun Nuova Energia Co.,Ltd.La documentazione tecnica, i disegni dimensionali e le schede tecniche complete forniscono ulteriore approfondimento ai valutatori tecnici che preparano i progetti di sistema.
